¿Que es el diodo zener?

El diodo Zener es un diodo de silicio fuertemente dopado¹ que se ha construido para que funcione en las zonas de rupturas, recibe ese nombre por su inventor Clarence Melvin Zener. El diodo Zener es la parte esencial de los reguladores de tensión casi constantes con independencia de que se presenten grandes variaciones de la tensión de red, de laresistencia de carga y temperatura.

Son mal llamados a veces diodos de avalancha, pues presentan comportamientos similares a estos, pero los mecanismos involucrados son diferentes. Además si el voltaje de la fuente es inferior a la del diodo este no puede hacer su regulación característica.

Nombre de Terminales:

Diodo Zener

símbolo:

Resultado de imagen para nombre de terminales de el zener

curva característica:

La Curva Característica del Diodo Zener

Este artículo ayudará a explicar las características que componen los diodos zener, específicamente cómo el voltaje a través de un diodo zener varía con la corriente que atraviesa.

La curva de característica de un diodo zener, que se muestra a continuación, es la curva que muestra la relación entre la tensión y la corriente de un diodo zener.

Aplicaciones mas comunes:

Aplicaciones de los diodos zener

1.  Es un diodo que tiene un voltaje de avalancha relativamente bajo, menor de 100v. Aunque puede funcionar como rectificador la mayoría de aplicaciones se basan en hacerlo funcionar en la zona de avalancha, allí el diodo conduce y mantiene un voltaje entre sus terminales que es el voltaje Zener (VZ) o de avalancha. La máxima corriente que puede conducir es Ejemplo: Cuál es la máxima corriente en avalancha de un diodo Zener de 1.5v y de 1w?

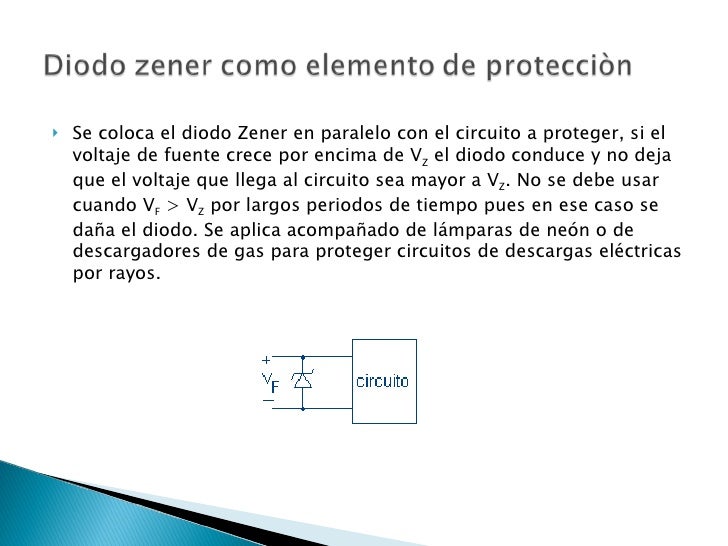

2.  Se coloca el diodo Zener en paralelo con el circuito a proteger, si el voltaje de fuente crece por encima de VZ el diodo conduce y no deja que el voltaje que llega al circuito sea mayor a VZ. No se debe usar cuando VF > VZ por largos periodos de tiempo pues en ese caso se daña el diodo. Se aplica acompañado de lámparas de neón o de descargadores de gas para proteger circuitos de descargas eléctricas por rayos.

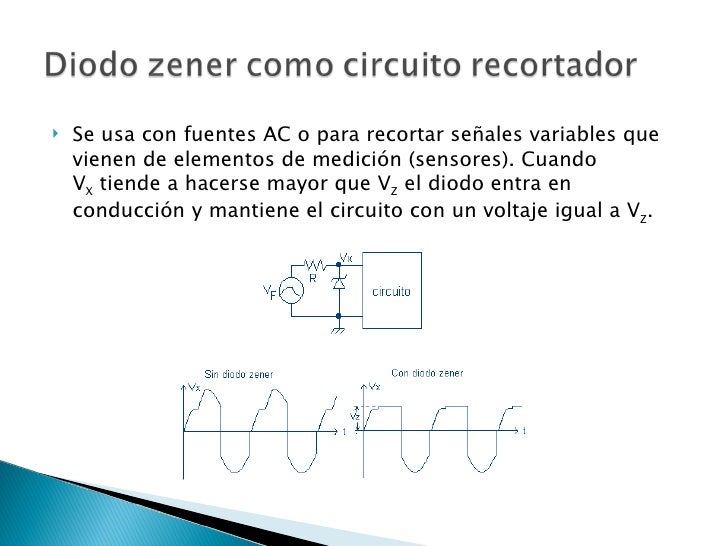

3.  Se usa con fuentes AC o para recortar señales variables que vienen de elementos de medición (sensores). Cuando VX tiende a hacerse mayor que VZ el diodo entra en conducción y mantiene el circuito con un voltaje igual a VZ.

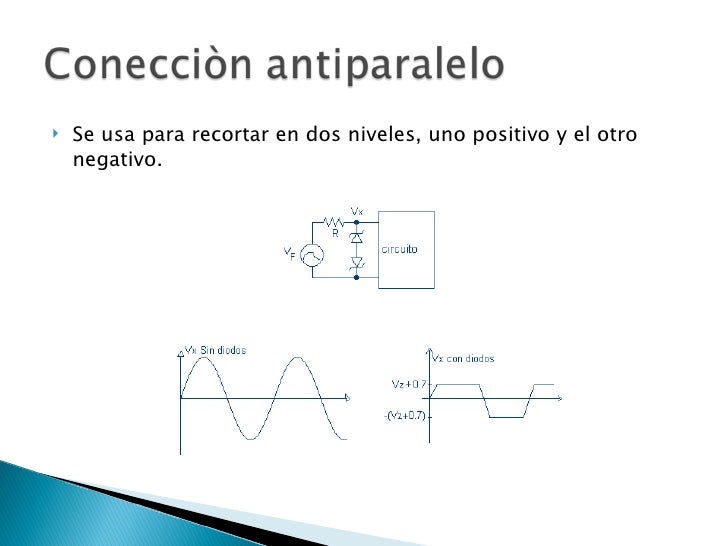

4.  Se usa para recortar en dos niveles, uno positivo y el otro negativ o.

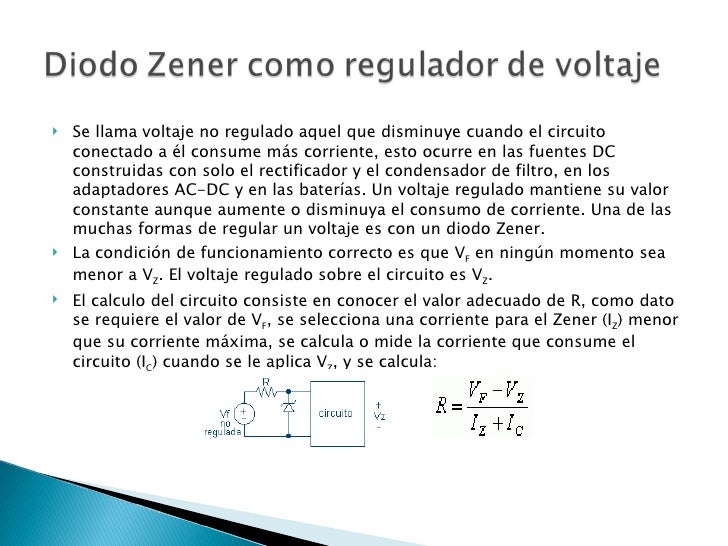

5.  Se llama voltaje no regulado aquel que disminuye cuando el circuito conectado a él consume más corriente, esto ocurre en las fuentes DC construidas con solo el rectificador y el condensador de filtro, en los adaptadores AC-DC y en las baterías. Un voltaje regulado mantiene su valor constante aunque aumente o disminuya el consumo de corriente. Una de las muchas formas de regular un voltaje es con un diodo Zener. La condición de funcionamiento correcto es que VF en ningún momento sea menor a VZ. El voltaje regulado sobre el circuito es VZ. El calculo del circuito consiste en conocer el valor adecuado de R, como dato se requiere el valor de VF, se selecciona una corriente para el Zener (IZ) menor que su corriente máxima, se calcula o mide la corriente que consume el circuito (IC) cuando se le aplica VZ, y se calcula:
